Se l‘alimentazione è attiva e la centralina non funziona ancora o non appare nulla nel display, allora il fusibile interno potrebbe essere difettoso o bruciato.

In questo caso, aprire la centralina, togliere il vecchio fusibile e controllarlo.

Sostituire il fusibile difettoso con uno nuovo, cercare la fonte esterna di guasto (es. pompa) e sostituirla.

Successivamente, impostare la centralina e controllare il funzionamento delle uscite nella modalità manuale.

Utilizzare solo il fusibile fornito o utilizzare un fusibile con le seguenti caratteristiche: T2A 250V

Le centraline della serie HCC e TDC SOREL possono essere riprogrammate tramite la scheda di aggiornamento  con nuovi o differenti software.

L'aggiornamento dovrebbe essere fatto soltanto se il software installato è difettoso o produce problemi.

Procedura

1. Essere sicuri che la scheda di aggiornamento sia adatta per la specifica centralina, es. se si tratta di una centralina TDC3 la scheda deve essere fatta per la TDC3.
2. Ricordare che tutti i parameti e le impostazioni potrebbero essere persi durante l'aggiornamento. Quindi appuntate ogni impostazione prima di aggiornare.
3. Assicurarsi che la corrente sia spenta e rimuovere la centralina dalla base come descritto nelle istruzioni d'installazione ed utilizzo. Se necessario rimuovere ogni scheda di espansione dalla porta di espansione. Vedi fig.1.
4. Inserire la scheda di aggiornamento. Vedi fig. 2
5. Agganciare la centralina alla base e riattivare la corrente.
6. Seguire le istruzioni sul display. Vengono mostrati la versione del software installato e la versione del nuovo software di aggiornamento, e viene richiesto se confermare l’installazione del nuovo software.
7. Dopo la programmazione, la centralina riparte. A questo punto spegnere la corrente e rimuovere la scheda. Altrimenti il processo di aggiornamento si attiverà ad ogni accensione della
   centralina.
8. Sistemare le impostazioni con i valori appuntati al 2.)

1. Svitare completamente la vite del coperchio.
2. Con attenzione, tirare via la parte superiore dell’apparecchio da quella inferiore.
3. Mettere via la parte superiore, assicurandosi di non toccare la parti elettroniche.
4. Fissare la parte inferiore dell’apparecchio sulla posizione desiderata e segnare i 3 fori. Assicurarsi che la superficie del muro sia il più possibile liscia affinché la centralina non sia deformata durante il fissaggio delle viti.
5. Utilizzando un trapano con punta da 6, fare 3 buchi nei punti segnati sul muro ed infilare i tasselli.
6. Infilare la vite superiore ed avvitarla un poco.
7. Fissare la parte superiore alla centralina ed inserire le altre viti.
8. Allineare la centralina e stringere le viti.

1. Selezionare il programma/variante opportuna (ogni centralina può prevedere la gestione di differenti schemi idraulici).
2. Aprire la centralina, separandola così dalla parte inferiore, svitando la vite frontale.
3. Spellare il cavo 55mm max., inserirlo, fissarlo con le fascette fermacavo e scoprire gli ultimi 8-9mm dei fili per il collegamento nei morsetti.
4. Aprire i morsetti utilizzando un cacciaviteadatto e fare i collegamenti elettrici nella centralina.

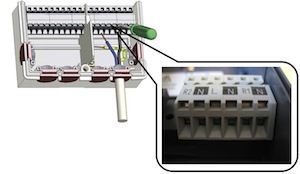

   L'apertura del contatto avviene mediante semplice pressione del cacciavite dentro il morsetto con movimento dall'alto verso il basso (vedi immagine).
5. Appoggiare la parte superiore dell’apparecchio e fissare con la vite alla base.
6. Accendere la corrente e mettere la centralina in funzione.

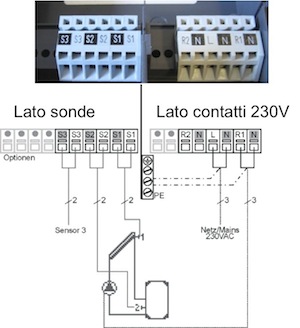

L'installazione delle sonde di temperatura ad una centralina solare o climatica, si effettua tramite un semplice cacciavite.

Di seguito vengono descritti i dettagli di cui tener conto:

• I cavi sonda si possono allungare fino ad un massimo di 30m, utilizzando un cavo a sezione incrociata di almeno 0.75mm2.
• Il cavo della sonda di temperatura deve essere collocato separatamente dai cavi di corrente elettrica, e non deve essere messo nello stesso cavidotto!
• La polarità delle sonde è a scelta.
• La connessione della terra delle sonde e del 0..10V / PWM va fatta sulla morsettiera delle terre S-.
